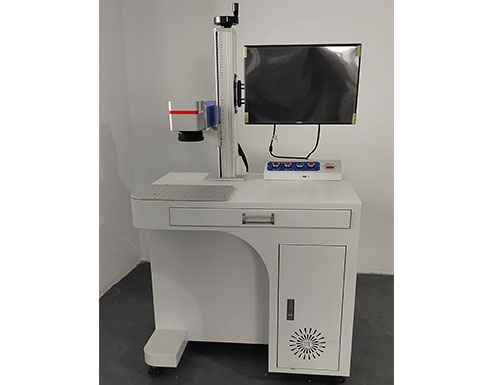

光纤激光打标机

激光波长：    1064nm

泵浦方式：    光纤

调节频率：    20-60KHZ

平均功率：    20W/30W/50W（可选）

打标精度：    最小字符≥0.02mm

重复精度：    ≤0.01mm

线体宽度：    ≥0.01mm

机柜方式：    柜式/便携式/立柱飞行式（可选）

立柱行程：    500mm/700mm/900mm（可选）

调节方式：    手动/电动（可选）

制冷方式：    风冷

打标方式：    一维平面

工作平台：    一维平台/二维平台/流水线方式无平台（可选）

标刻幅面：    110*110mm/150*150mm/175*175mm/210*210mm/300*300mm（可选）

编程方式：    可编程

操作系统：    WINDOWS7

产品尺寸：    800*600*1400mm

产品重量：    95kg

供电方式：    AC220V±10%/50HZ

光纤激光打标机是用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光打标机近年来成为激光物理研究的一个热门，它被一致认为是有可能全面替代固体激光器的新一代产品。光纤激光器可在光纤放大器的基础上开发出来:在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级"粒子数反转"，当适当加入正反馈回路(构成谐振腔)便可形成激光振荡输出 。光纤激光打标机是利用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能导致表层物质的物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图案、文字、条形码等各类图形。

应用研究

光纤激光器成为激光物理研究的一个热门，它被一致认为是全面替代固体激光器的新一代产品。光纤激光打标机是利用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图案、文字、条形码等各类图形

所谓光纤激光打标机是指该款打标机使用的是光纤激光器，光纤激光器具有体积小(无水冷装置，使用风冷)、光束质量好(基模)、免维护等特点

主要由激光器、振镜头、打标卡三部分组成，采用光纤激光器生产激光的打标机，光束质量好，其输出中心为1064nm，整机寿命在10万小时左右，相对于其他类型激光打标器寿命更长，电光转换效率为28%以上，相对于其他类型激光打标机2%-10%的转换效率优势很大，在节能环保等方面性能卓著。

折叠

设备特点

1、可对多种金属、非金属材料进行加工。尤其对高硬度、高熔点、脆性材料进行标记更显优势。

2、属于非接触加工、不损坏产品、无刀具磨损、标记质量好。

3、激光束细、加工材料消耗很小、加工热影响区小。

4、加工效率高、采用计算机控制、易于实现自动化。

应用领域

广泛适用于集成电路芯片、电脑配件、工业轴承、钟表、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、模具、电线电缆、食品包装、首饰、烟草以及军用事等众多领域图形和文字的标记，以及大批量生产线作业。

发展趋势

(1)光纤激光器本身性能的提高:如何提高输出功率和转换效率，优化光束质量，缩短增益光纤长度，提高系统稳定性并使其更加小巧紧凑是未来光纤激光器领域研究的重点。

(2)新型光纤激光器的研制:在时域方面，具有更小占空比的超短脉冲锁模光纤激光器一直是激光领域研究的热点，高功率飞秒量级脉冲光纤激光器一直是人们长期追求的目标。在频域方面，宽带输出并可调谐的光纤激光器将成为研究热点 。

光纤激光器的研究从上个世纪80年代末就已经开始，由于其能够产生超短脉冲，有着十分广阔的应用前景，所以世界各国对光纤激光器研究表现出了极大的热情。与其他类型激光器相比，光纤激光器具有可靠性高、结构简单、价格低廉，转换效率高等突出优点。

国内在这一领域的研究开展的也比较早，不论是理论上还是实验上，都取得了不少研究成果。不过，与国外相比，还存在较大的差距。特别是针对高性能光纤激光器的研究相对较少，实用化方面所做的工作也远远不够，效果也不是很理想。因此，很有必要进一步加强对被动锁模光纤激光器的研究。

1963年，Snitzer首次报道了掺Nd，十的光纤激光器，至此掀开了研究光纤激光器的热潮。尤其是近几年来，随着光纤设计和制作上取得的进展，光纤激光器的输出不断增大，单个光纤器件的CW输出功率已从百瓦级上升到千瓦级。同时，具有大包层直径和大数值孔径的高品质光纤在制作技术上的改善，使它很容易实现与二级管泵浦功率的有效藕合。

光纤激光器最显著的优势是具有极高的泵浦效率。一般情况下泵浦转换效率为70%-75 %，比工业用二级管泵浦的固体激光器(DPSSL)高得多。如此高的转换效率降低了激光器系统制冷和功率需要，能够比传统固体激光器的结构更为紧凑，加之全光纤结构可提供非常坚固和高可靠的封装设计。而且，光纤激光器可显著增强输出的光束质量。

另一个重要的优势在于:光纤激光器技术可大大延长器件寿命(与DPSSL相比)，该优势已使关注光纤激光器的工业激光器公司不断增大投人，因为从应用层面上讲长期可靠性工作非常重要。光纤激光器还具有其他优势:由于光纤激光器的激光介质本身就是导波介质，祸合效率高;光纤激光器可方便地与光纤传输系统高效连接;纤芯可做得很细，能实现高功率密度;光纤的散热性能好，因此光纤激光器具有很高的转换效率以及很低的阂值;光纤激光器的输出波长涵盖范围极广，从400一3400nm，可满足各方面的应用需求，在工商业、通信、军事、医学等方面都有很好的应用前景。

折叠

主要特点

光纤激光器分为两大类产品:连续光纤激光器和脉冲光纤激光器。按照功率大小有:

1、连续5W、10W、20W至400W、4000W;

2、脉冲10W、15W、20W、25W、30W至50W。

具有光束质量好，体积小、速度快、工作寿命长、安装灵活方便以及免维护等特点。光纤激光器，国际最新型，最可靠结构，体积小巧，耗电量小，无高电压无需庞大的水冷系统(仅需约300W)，光束质量高，接近理想光束，USB接口输出控制，光学扫描振镜，激光重复频率高，高速无畸。

日常维护

1. 本机不工作时，应切断打标机和计算机电源。

2. 本机不工作时，将场镜镜头盖盖好，防止灰尘污染光学镜片。

3. 本机工作时电路呈高压状态，非专业人员，切勿在开机时检修，以免发生触电事故。

4. 本机出现任何故障应立刻切断电源。

5. 设备长时间使用，空气中的灰尘将吸附在聚焦镜下端表面上，轻者会降低激光器的功率，影响打标效果;重者造成光学镜片吸热过温以致炸裂。当打标效果不佳时，应仔细检查聚焦镜表面是否被污染。

6. 如果是聚焦镜表面被污染，应卸下聚焦镜清洗其下端表面。

7. 卸下聚焦镜应特别小心，注意不要碰坏或摔伤;同时，也不要用手或其他物品触及聚焦镜镜面。

8. 清洗的方法是将无水乙醇(分析纯)与乙醚(分析纯)按3:1的比例混合，用长纤维棉签或镜头纸侵入混合液，轻轻擦洗聚焦镜下端表面，每擦试一面，须更换一次棉签或镜头纸。

9. 在打标机工作过程中，不得挪动打标机，以免损坏机器。

10. 打标机上不要覆盖堆或放其他物品，以免影响机器散热效果。

应用行业

11. 有很多人对激光打标机并不是很了解,所以会分不清楚会用在什么行业, 也不清楚自己的行业会不会用到,其实激光打标机应用非常广泛,就概念来讲，有用到打标就能用到激光打标机,但具体还是要针对材料来定,有的材料只需要印刷上去的就不需要用到激光了,因为激光是精细打标，如果用在精糙的工件上就有点大材小用了,但如何知道什么产品适合用激光打标机,那就来具体举例一下;在五金行业, 扳手, 量具, 卫浴洁具、不锈钢餐具，医疗器械,箱包,皮包,礼品行业也有众多,如金属礼品,木盒，U盘,笔记本,钟表仪器行业的金属表壳、表底、眼镜架、仪器仪表及面板，此外还有包装行业和电子通讯行业的手机外壳、电子元器件的激光打标。所以通过这些我们知道激光打标机是有广大的市场前景的,而这个市场还有待去再开发,再挖掘,所以激光打标机企业应该要树立榜样, 做好品质, 去打开市场，在为顾客解决问题时也带来利润,所以在将来将会有更大的发展空间和更好的市场前景. 所以做好当下，放眼未来是迎合市场,创造业绩的良好开端
